  • Серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3 (с водяным охлаждением) ТТР для коммутации мощной нагрузки

Силовые тиристорные переключатели переменного тока (твердотельные реле) данных серий используются для обеспечения гарантированного запаса по току при коммутации нагрузок с непредсказуемыми пусковыми токами (сварочное оборудование, мощная индуктивная или активная нагрузка, трансформаторы). Перекрывают самый большой на сегодняшний день диапазон токов нагрузки среди переключателей KIPPRIBOR.






Особенности коммутации нагрузки тиристорных переключателей серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3



  • Диапазон управляющего сигнала: 3…32 VDC;
  • Переключение в «нуле» минимизирует коммутационные помехи;
  • Обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:
    • резистивная нагрузка: до 600 А;
    • индуктивная нагрузка: до 80 А;
  • Широкий диапазон коммутируемого напряжения: 60...1000 VAC;
  • Высокое максимальное пиковое напряжение: 1600 VAC (16 класс).






Конструктивные особенности тиристорных переключателей серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода.

Наиболее современным решением сегодня является применение особых выходных элементов: тиристоров SCR-типа. Сочетание тиристора SCR-типа, медного основания, обладающего высокой теплопроводностью, и рекомендованных моделей радиатора и вентилятора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

Встроенная шунтирующая выход RC-цепочка* повышает надежность работы ТТР (ТППТ) при коммутации нагрузки индуктивного типа.

* - RC-цепочка – это электрическая цепь из последовательно включенных емкости (конденсатора) и сопротивления. Применительно к твердотельным реле KIPPRIBOR RC-цепь включается параллельно коммутационному ключу и располагается внутри корпуса реле. Номиналы элементов цепи обычно составляют C=0.1 мкФ, R=50 Ом. Довольно часто RC-цепочку называют сглаживающим фильтром, поскольку её главная задача – сгладить скорость нарастания напряжения (dU/dt) на коммутационном элементе реле (симисторе либо тиристоре). Это позволяет повысить надежность работы ТТР в условиях действия импульсных помех (перенапряжений). Это свойство особенно необходимо при работе реле в условиях электрических помех, генерируемых в сеть нагрузкой индуктивного и емкостного типа.






Корпусные особенности (тиристорных переключателей) твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

  • Корпус из специализированного пластика обеспечивает высокую термостойкость и защиту от короткого замыкания;
  • Удобный клеммник для подключения шин или наконечников;
  • Основание из медной пластины гарантирует эффективный отвод тепла от силового элемента;
  • GwDH: 2 штуцера для подвода и отвода охлаждающей жидкости (температура отходящей жидкости не более 70 °C).






Технические характеристики переключателей тиристорных (твердотельных реле) серий GaDH / GwDH-ххх120.ZD3

Характеристики входной цепи ТТР серий GaDH / GwDH-ххх120.ZD3

ПараметрЗначение
Модель ТТРGaDH-ххх120.ZD3GwDH-ххх120.ZD3
Тип управляющего сигналаДискретный сигнал напряжения
Диапазон напряжения управляющего сигнала3…32 VDC
Напряжение гарантированного включения≥ 3 VDC
Напряжение гарантированного выключения≤ 1 VDC
Ток потребления цепи управления≤ 16 мА (±0,5 мА)≤ 16 мА (±0,5 мА)
Время включения≤ 10 мс при f=50 Гц
Время выключения≤ 10 мс при f=50 Гц
Максимальная частота переключения≤ 50 Гц при f=50 Гц
Тип клемм цепи управленияРазъем Faston серии 0,110"

Характеристики выходной цепи ТТР серииGaDH-ххх120.ZD3

ПараметрЗначение
Номинальный ток ТТР500А600 А800А
Тип выходных силовых элементовSCR - тиристор
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная1.
Вид коммутируемого токаПеременный
Вид коммутации:С контролем перехода через «0»
Минимальный коммутируемый ток0,5 А
Максимальный коммутируемый ток500 A600A800 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)150 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)5500 А6500 А9000 А
Диапазон напряжения питания нагрузки60...1000 VAC
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение1600 VAC (16 класс)
Тепловое сопротивление переход – основание (Rthjc)0,08 °С/ Вт0,07 °С/ Вт0,05 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)500 В/мкс
I2t (< 10 мс)151250 А2с217800 А2с387200 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь)2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серииGwDH-ххх120.ZD3

ПараметрЗначение
Номинальный ток ТТР500А600 А800А
Тип выходных силовых элементовSCR - тиристор
Тип коммутируемой сети
  • Однофазная;
  • Трехфазная2
Вид коммутируемого токаПеременный
Вид коммутации:С контролем перехода через «0»
Минимальный коммутируемый ток0,5 А
Максимальный коммутируемый ток500 A600A800 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)150 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)5500 А6500 А9000 А
Диапазон напряжения питания нагрузки60...1000 VAC
Частота источника питания нагрузки50 Гц
Максимальное пиковое напряжение1600 VAC (16 класс)
Тепловое сопротивление переход – основание (Rthjc)0,08 °С/ Вт0,07 °С/ Вт0,05 °С/ Вт
Падение напряжения в коммутируемой цепи во включенном состоянии≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)500 В/мкс
I2t (< 10 мс)151250 А2с217800 А2с387200 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь)2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)
Температура охлаждающей жидкости+30…+70°С
Номинальное давление охлаждающей жидкости0,3 МПа
Максимальное давление охлаждающей жидкости≤0,8 МПа
Минимальный напор охлаждающей жидкости≥3 м/с (0,4 м3/ч)

2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»

Характеристики выходной цепи ТТР серииGwDH-ххх120.ZD3

ПараметрЗначение
Температура окружающей среды-30…+70 °С
ОхлаждениеВоздушное для серии GaDH-ххх120.ZD3,



Водяное для серии GwDH-ххх120.ZD3
Материал основанияМедь никелированная
Индикация наличия управляющего сигналаСветодиодная
Тип монтажаКрепление винтами на плоскость на радиатор с вентилятором
Масса≤ 1800 г

Модификации и номинальные токи ТТР серий GaDH / GwDH-ххх120.ZD3

Модификация ТТРНоминальный ток нагрузки
GaDH-ххх120.ZD3
GaDH-500120.ZD3500 A
GaDH-600120.ZD3600 A
GaDH-800120.ZD3800 A
GwDH-ххх120.ZD3
GwDH-500120.ZD3500 A
GwDH-600120.ZD3600 A
GwDH-800120.ZD3800 A



Габаритные и установочные размеры GaDH / GwDH-ххх120.ZD3

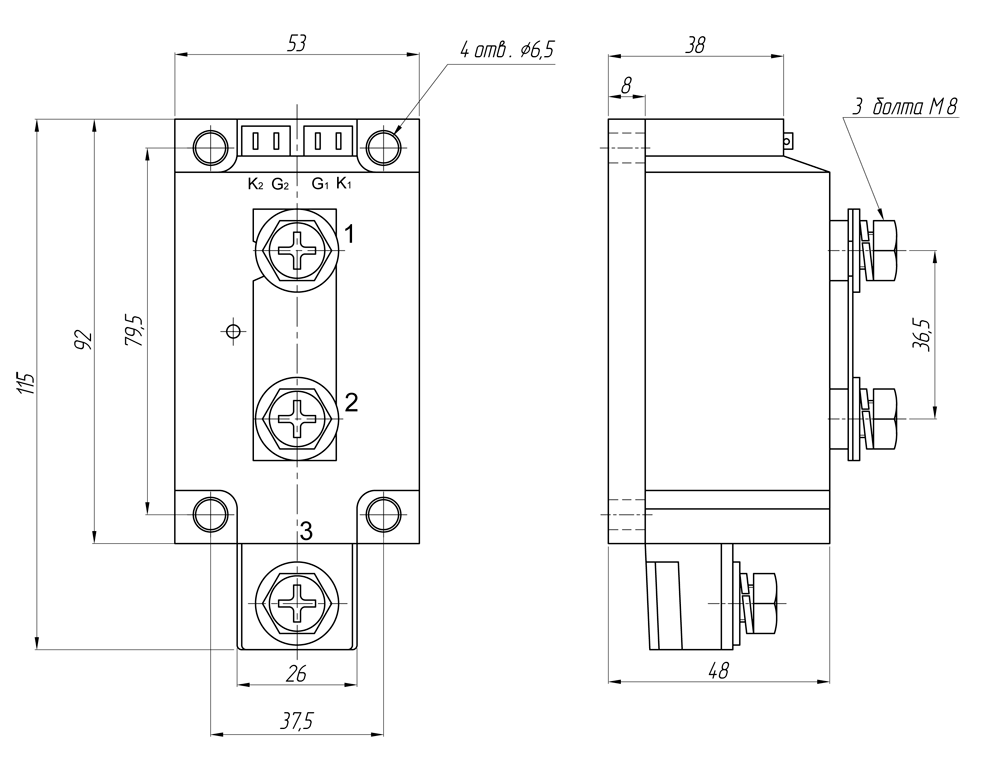

Реле серий GaDH-500120.ZD3, GaDH-600120.ZD3

Реле серий GaDH-500120.ZD3, GaDH-600120.ZD3

Реле серии GaDH-ххх800.ZD3

Реле серии GaDH-ххх800.ZD3

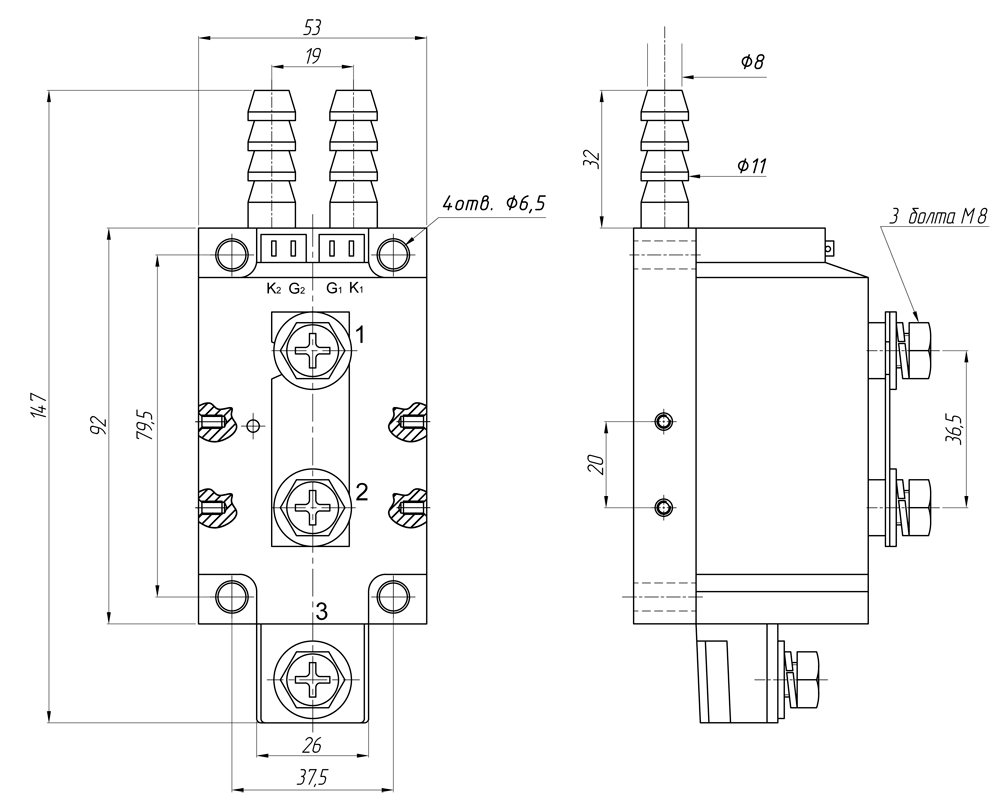

Реле серийGwDH-500120.ZD3, GwDH-600120.ZD3

Реле серийGwDH-500120.ZD3, GwDH-600120.ZD3

Реле серии GwDH-800120.ZD3

Реле серии GwDH-800120.ZD3






Схема подключения

Реле серий GaDH / GwDH-ххх120.ZD3

Реле серий GaDH / GwDH-ххх120.ZD3
