  • Концевые выключатели KIPPRIBOR серии KLS-HL.xxx

Концевые выключатели KIPPRIBOR серии KLS-HL предназначены для контроля положения, перемещения, наличия объектов, формирования управляющих сигналов и коммутации цепей управления постоянного и переменного тока.

Концевые выключатели KIPPRIBOR серии KLS-HL выполнены в прочном металлическом корпусе со степенью защиты IP65. Предназначены для тяжелых промышленных применений. Используются в качестве конечных, путевых выключателей, устройств блокировки и коммутационных элементов на различном промышленном оборудовании.




Технические характеристики концевых выключателей KIPPRIBOR серии KLS-HL:

ПараметрЗначение параметра
Скорость срабатывания0,5 мм/с…500мм/с
Частота срабатываниямеханическая: 120 переключений/мин
электрическая: 30 переключений/мин
Тип контакта1НО+1НЗ
Номинальный ток1 A/ 220 VAC/380 VAC (AC-15(1))
0,3A / 220 VDC (DC-13(1))
Термический ток(2)5 A
Сопротивление контактов<25 мОм
Сопротивление изоляции100 мОм (500 VDC)
Диэлектрическая прочность1890 VAC в течение минуты между контактами
2500 VAC в течение минуты между контактом и корпусом
2500 VAC в течение 1 минуты между корпусом и заземлением
ВиброустойчивостьОтказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)
УдаропрочностьРазрушение: 1000 м/c2
Отказы в работе: 300 м/c2
Рабочая температура-5…+60°C без обледенения и образования конденсата
Влажность<90%
Механическая износостойкость5 млн. циклов
Электрическая износостойкость300 000 циклов
Степень защитыIP65

(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.

(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).




Рабочие характеристики:

МоделиМакс. усилие срабатывания (OF)Рабочий ход (PT)Избыточный ход (OT)
KLS-HL.50007,40 Н20°75°
KLS-HL.50307,40 Н20°75°
KLS-HL.50507,40 Н20°75°
KLS-HL.51007,40 Н1,8 мм4 мм
KLS-HL.52008,80 Н1,8 мм4 мм
KLS-HL.52208,80 Н1,8 мм4 мм
KLS-HL.53001,50 Н30 мм20 мм
KLS-HL.53301,50 Н30 мм20 мм
KLS-HL.53811,50 Н30 мм20 мм



Таблица выбора концевых выключателей KIPPRIBOR серии KLS-HL:

НаименованиеФотоЧертеж
KLS-HL.5000Концевой выключатель KLS-HL.5000Концевой выключатель KLS-HL.5000
KLS-HL.5030Концевой выключатель KLS-HL.5030Концевой выключатель KLS-HL.5030
KLS-HL.5050Концевой выключатель KLS-HL.5050Концевой выключатель KLS-HL.5050
KLS-HL.5100Концевой выключатель KLS-HL.5100Концевой выключатель KLS-HL.5100
KLS-HL.5200Концевой выключатель KLS-HL.5200Концевой выключатель KLS-HL.5200
KLS-HL.5220Концевой выключатель KLS-HL.5220Концевой выключатель KLS-HL.5220

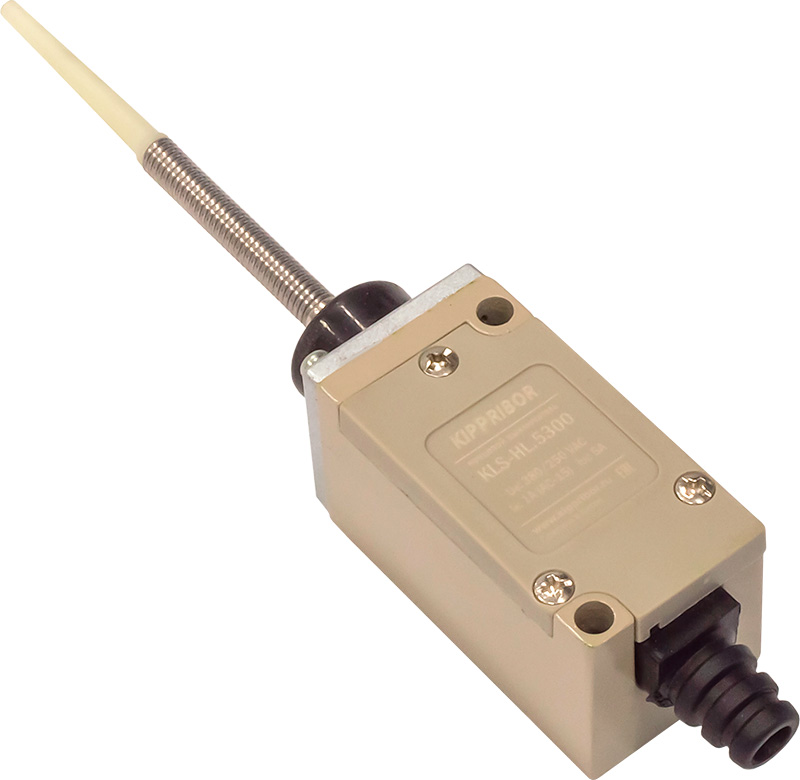

KLS-HL.5300Концевой выключатель KLS-HL.5300Концевой выключатель KLS-HL.5300
KLS-HL.5330Концевой выключатель KLS-HL.5330Концевой выключатель KLS-HL.5330
KLS-HL.5381Концевой выключатель KLS-HL.5381Концевой выключатель KLS-HL.5381



Монтаж концевых выключателей:




Схема подключения:



Концевые выключатели KIPPRIBOR серии KLS-HL.xxx
