  • Серия HD-хх25.DD3 ТТР для коммутации цепей постоянного тока

Однофазные твердотельные реле KIPPRIBOR этой серии предназначены для коммутации цепей питания резистивной или индуктивной нагрузки постоянного тока, а также для усиления сигнала при подключении нескольких ТТР к одному регулирующему прибору с небольшой нагрузочной способностью его выхода


Особенности коммутации нагрузки для твердотельных реле серии HD-xx25.DD3

  • коммутация (зависит от модификации, подробнее см. таблицу токов нагрузки):
    • резистивной нагрузки до 30 А (рекомендуемый диапазон);
    • индуктивной нагрузки до 4 А (рекомендуемый диапазон);
    • максимально допустимый ток нагрузки до 40 А;
  • управляющий сигнал 5…32 VDC;
  • коммутируемое напряжение 12…250 VDC;
  • рекомендуемые области применения:
    • нагрузка резистивного типа: широко применяются для коммутации цепей на подвижном автотранспорте и оборудовании с аккумуляторным питанием: в электрокарах, аттракционных машинах, ж/д транспорте, автобусах, троллейбусах, трамваях, автофургонах, рефрижераторах и пр.;
    • нагрузка индуктивного типа: катушки клапанов, электромагниты и пр. соленоиды;
    • возможность использования в качестве усилителя сигнала при подключении нескольких ТТР к одному регулирующему прибору с небольшой нагрузочной способностью его выхода;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>


Конструктивные особенности твердотельных реле серии HD-xx25.DD3

  • Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента;
  • Транзисторный выходной силовой элемент обеспечивает высокую надежность коммутации в заданном диапазоне токов нагрузки при сохранении лучшего соотношения цена/качество.


Корпусные особенности твердотельных реле серий HD-xx25.DD3

  • Стандартный для рынка ТТР типоразмер корпуса;
  • Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже коротком замыкании*;
  • Полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

*ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.


Технические характеристики реле серии HD-хх25.DD3

Характеристики входной цепи ТТР серии HD-хх25.DD3

ПараметрЗначение
Модель ТТРHD-хх25.DD3
Тип управляющего сигналаДискретный сигнал напряжения
Диапазон напряжения управляющего сигнала5…32 VDC
Напряжение гарантированного включения≥ 5VDC
Напряжение гарантированного выключения≤ 1 VDC
Ток потребления цепи управления≤ 31,5 мА (±0,5 мА)
Время включения≤ 5 мс
Время выключения≤ 5 мс
Максимальная частота переключения≤ 100 Гц

Характеристики выходной цепи ТТР серииHD-хх25.DD3

ПараметрЗначение
Номинальный ток ТТР10А25А40А
Тип выходных
силовых элементов
Транзисторы
Тип коммутируемой сетиОднофазная
Вид коммутируемого
тока
Постоянный
Минимальный коммутируемый ток0,002 А
Максимальный коммутируемый ток10 A25 A40 A
Ток утечки в закрытом состоянии≤ 10 мА
Скорость нарастания тока (di/dt)100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)90 А250 А380 А
Диапазон напряжения питания нагрузки12...250 VDC
Максимальное пиковое напряжение400 VDC (4 класс)
Тепловое сопротивление
переход – основание (Rthjc)
2,21 °С/ Вт1,48 °С/ Вт1,26 °С/ Вт
Падение напряжения в коммутируемой
цепи во включенном состоянии
≤ 1,2V
Скорость нарастания напряжения
в закрытом состоянии (dV/dt)
1000 В/мкс
Сопротивление во включенном состоянии70 мОм50 мОм40 мОм
Электрическая прочность изоляции
(цепь упр. / вых. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вх. цепь)
2500 V в течение 1 минуты
Электрическая прочность изоляции
(корпус / вых. цепь)
2500 V в течение 1 минуты
Сопротивление изоляции500 МОм (при 500 VDC)

Общие технические характеристики ТТР серииHD-хх25.DD3

ПараметрЗначение
Температура окружающей среды-30…+70 °С
ОхлаждениеВоздушное
Материал основанияМедь никелированная
Индикация наличия управляющего сигналаСветодиодная
Тип монтажаКрепление винтами на плоскость или радиатор охлаждения
Масса≤ 150 г

Модификации и номинальные токи ТТР серииHD-хх25.DD3

Модификация ТТРНоминальный ток нагрузки
HD-1025.DD310 A
HD-2525.DD325 A
HD-4025.DD340 A

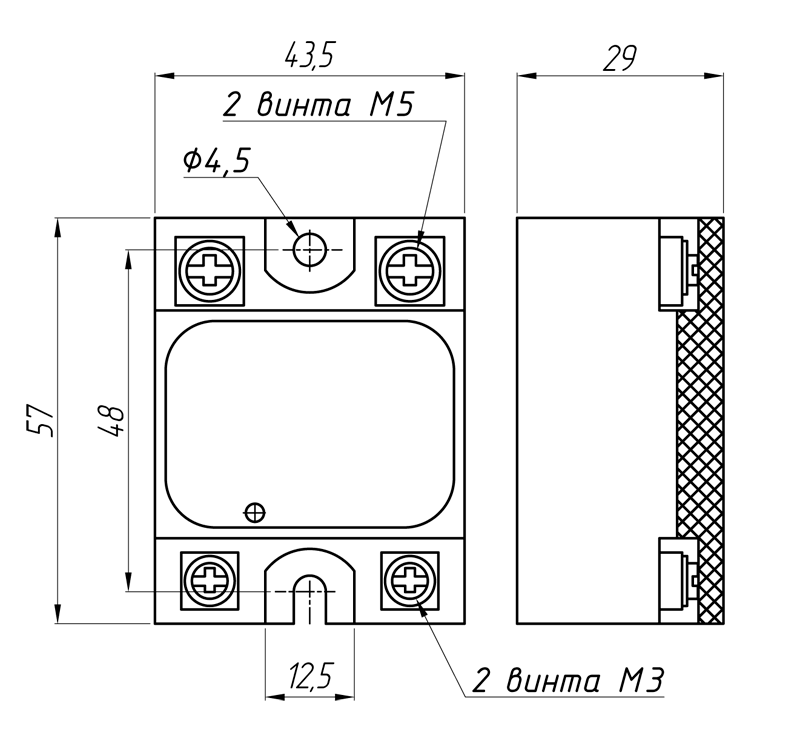

Габаритные и установочные размеры

Реле серии HD-хх25.DD3

Реле серии HD-хх25.DD3


Схема подключения

Реле серии HD-хх25.DD3

Реле серии HD-хх25.DD3
