Педальные переключатели KIPPRIBOR серии KLS–FS предназначены для коммутации электрических цепей управления переменного и постоянного тока. Широко используются на штамповочном, сварочном, текстильном, полиграфическом, погрузочно-разгрузочного оборудовании, гидравлических ножницах и гильотинах.
Педальные (ножные) переключатели улучшают эргономику управления производственными машинами, увеличивают производительности труда.
Рабочие характеристики:
| Модель | Мощность контактов | Электрическое подключение | Тип контакта | Макс. усилие срабатывания (OF) | Защитная крышка | Материал корпуса |
| KLS-FS.EKW5A | 0,8 А / 220VAC (AC-15(1)) 0,1 А /220VDC (DC-13(1)) | Кабельный вывод 0,25 м | 1 НО+НЗ | 31,38 Н | Нет | Пластик |
| KLS-FS.LEKW5A | 1 НО+НЗ | 31,38 Н | ||||
| KLS-FS.2 | 1 А / 220VAC (AC-15(1)) 0,1 А /220VDC (DC-13(1)) | 1 НО+НЗ | 6,86 Н | Металл | ||
| KLS-FS.1001 | Кабельный вывод 1 м | 1 НО+НЗ | 6,86 Н | |||
| KLS-FS.2001 | 1 НО+НЗ | 6,86 Н | ||||
| KLS-FS.3021 | 1,5 А / 380VAC (AC-15(1)) 0,3 А / 220VDC (DC-13(1)) | Сальниковый ввод | 1 НО+НЗ | 31,38 Н | Верхняя | |
| KLS-FS.3022 | 2 НО+НЗ | |||||
| KLS-FS.4021 | 1 НО+НЗ | Нет | ||||
| KLS-FS.4022 | 2 НО+НЗ | |||||
| KLS-FS.5021 | 1 НО+НЗ | Трехсторонняя | ||||
| KLS-FS.5022 | 2 НО+НЗ |
Технические характеристики педальных переключателей KLS:
| Параметр | Значение параметра |
| Термический ток(2) | 10 A |
| Сопротивление контактов | <50 мОм |
| Сопротивление изоляции | 100 мОм (500 VDC) |
| Диэлектрическая прочность | 2000 VAC в течение 1 минуты |
| Рабочая температура | -25…+55°C без обледенения и образования конденсата |
| Влажность | 45%-90% |
| Механическая износостойкость | 1 млн. циклов |
| Электрическая износостойкость | 100 000 циклов |
(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.
(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).
Таблица выбора педальных переключателей KIPPRIBOR серии KLS-FS:
| Наименование | Фото | Чертеж |
| KLS-FS.1001 |  |  |
| KLS-FS.2001 |  |  |

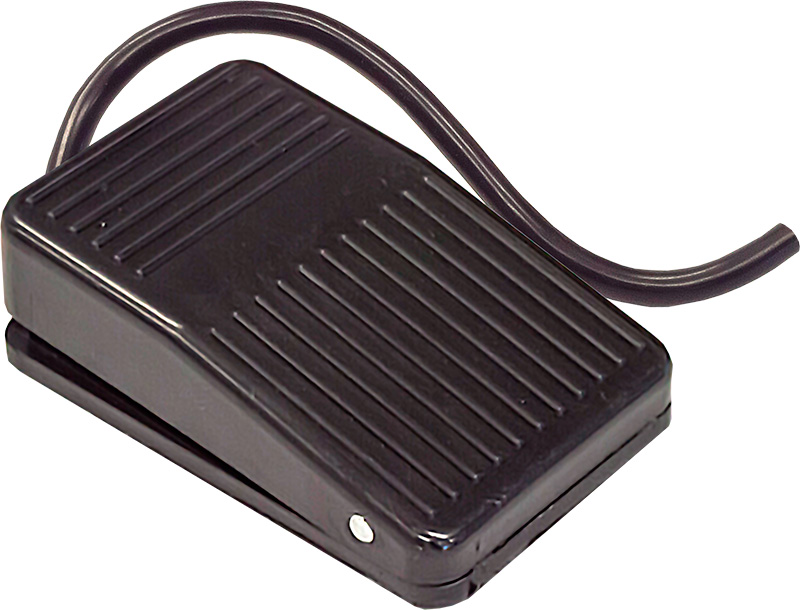

| KLS-FS.EKW5A |  |  |
| KLS-FS.LEKW5A |  | |
| KLS-FS.2 |  |  |
| KLS-FS.3021 KLS-FS.3022 |  |  |
| KLS-FS.4021 KLS-FS.4022 |  |  |
| KLS-FS.5021 KLS-FS.5022 |  |  |
Схема подключения:
Педальные переключатели (ножной переключатель) KIPPRIBOR серии KLS
