Диаметр поршня цилиндра - 80 мм
Наличие магнита на поршне - да
Резьба на штоке - внутренняя
Тип действия - двустороннее
Исполнение - односторонний шток
Ход цилиндра - 130 мм
Пневмоцилиндры серии SDA - это компактные цилиндры с диаметром поршня от 12 до 100 мм. Цилиндры данной серии поставляются в шести различных модификациях, без демпфирования, с магнитом и без. По запросу цилиндры SDA могут изготавливаться в исполнениях с проходным штоком SDD, с противоповоротной платформой SDR и регулировкой хода SDJ. Чертежи на данные исполнения предоставляются по запросу.
| Диаметр | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Тип действия | Двустороннее | |||||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||||||
| Диапазон рабочего давления | 1 - 9 Бар | |||||||||
| Максимальное входное давление | 12 Бар | |||||||||
| Присоединительная резьба | М5х0.8 | G1/8" | G1/4" | G3/8" | ||||||
| Максимальная длина хода | 60 | 100 | 120 | 130 | ||||||
| Диапазон рабочих температур | -10 ~ 70°C | |||||||||
| Демпфирование | Демпферная шайба | |||||||||
| Тип магнитного датчика | CS1-J | |||||||||

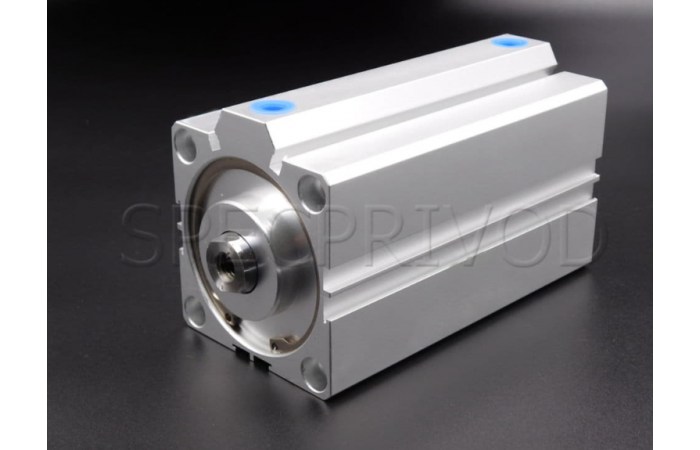

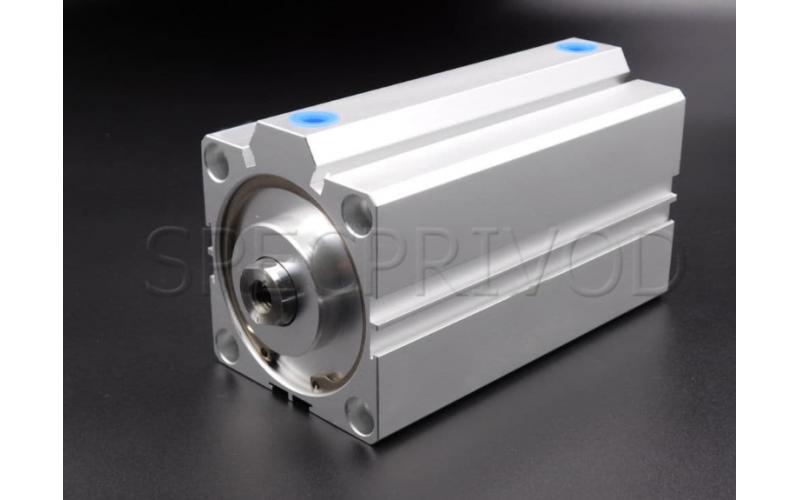

Пневмоцилиндр SC-SDA-80x130-S
