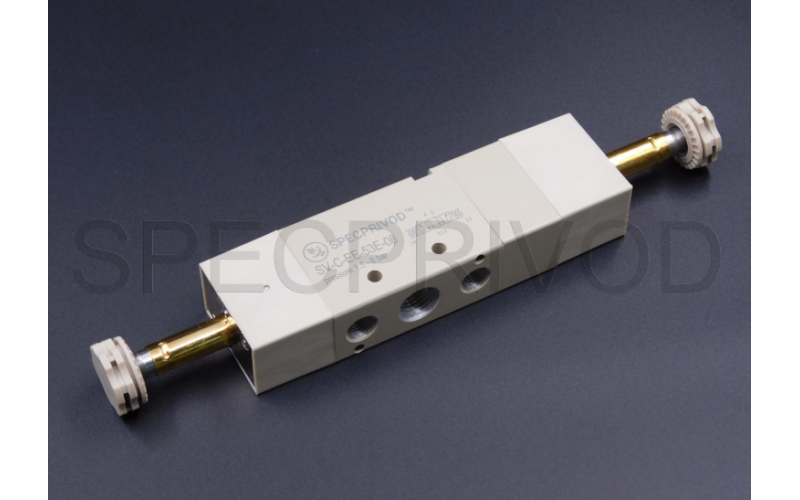

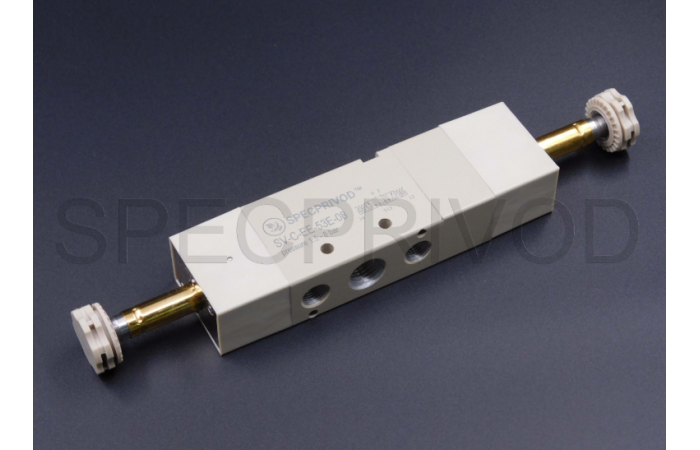

Схема работы 5/3E G1/4" 1800 Нл/мин

• Количество линий/позиций  5/3 открытый центр
• Нормальный расход  1800 Нл/мин
• Присоединение  Вход=Выход=G1/4" Выхлоп=G1/8"
• Тип управления  Двухстороннее электропневматическое
• Эффективная площадь сечения  12 мм² (CV=0.67)
• Диапазон рабочих температур  -20 – +70 °С
• Макс. частота срабатывания  5 циклов/сек
• Максимальное входное давление  12 Бар
• Мин. время переключения  0.05 сек
• Рабочая среда  Воздух, тонкость фильтрации не менее 40 мкм
• Степень защиты, класс изоляции  IP65, класс F

• Распределители золотникового поставляются  с электропневматическим (пилотным) управлением. Могут монтироваться индивидуально группами на плите.




  Аналоги: 4V210-08/06, 4N210-06, РЭПВ-52, 5Р-4-233-3, 358-015-02, 468/1.52.02









  Модель	SV-C-EE-53-06	SV-C-EE-53-08
  A	G1/8"	G1/8"
  B	G1/8"	G1/4"
  C	18	21
  D	95	93,5
  E	0	3

•
