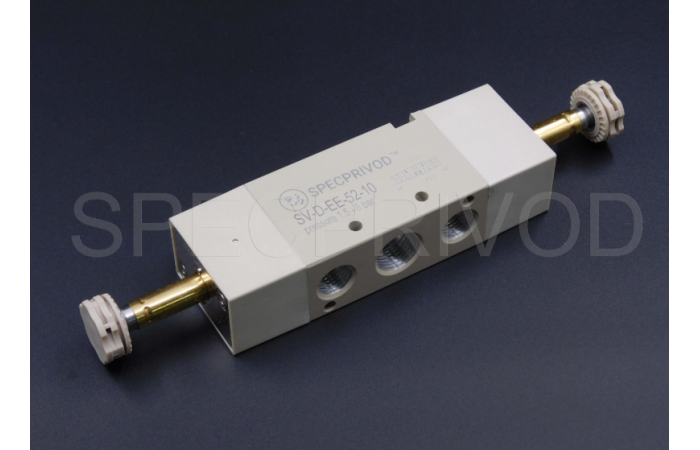

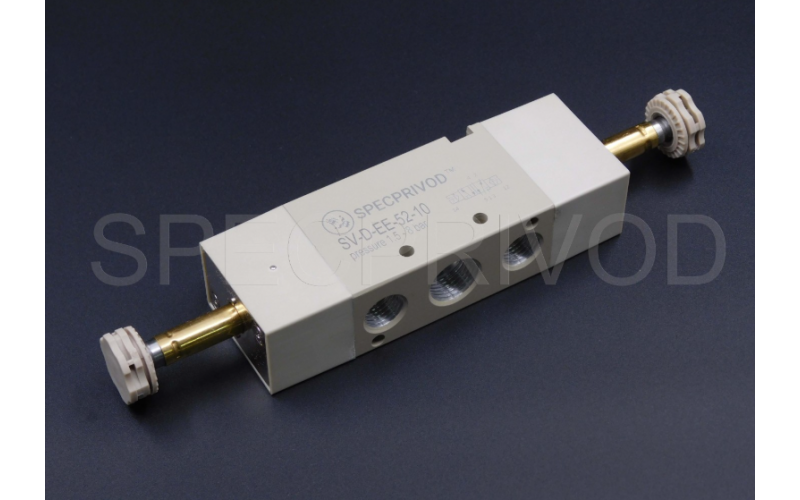

Схема работы 5/2 G3/8" 2800 Нл/мин

• Количество линий/позиций5/2
• Нормальный расход2800 Нл/мин
• ПрисоединениеВход=Выход=G3/8” Выхлоп=G1/4”
• Тип управленияДвустороннее электроуправление
• Эффективная площадь сечения30 мм² (CV=0. 67)
• Диапазон рабочего давления1.5 - 8 Бар
• Диапазон рабочих температур-20 – +70 °С
• Макс. частота срабатывания3 циклов/сек
• Максимальное входное давление12 Бар
• Мин. время переключения0.05 сек
• Рабочая средаВоздух, тонкость фильтрации не менее 40 мкм
• Степень защиты, класс изоляцииIP65, класс F
• Допустимое изменение напр. пит.-15% ~ +10%
•

• Распределители золотникового типа поставляются  с электропневматическим (пилотным) управлением. Могут монтироваться индивидуально и группами на плите.

• Модель	SV-D-EE-52-08	SV-D-EE-52-10
  A	G1/4"	G1/4"
  B	G1/4"	G3/8"
  C	22	24
  D	83,4	82,4
  E	0	4
