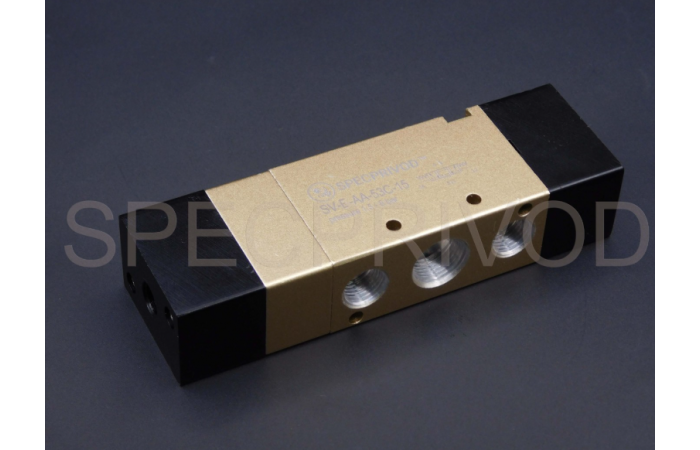

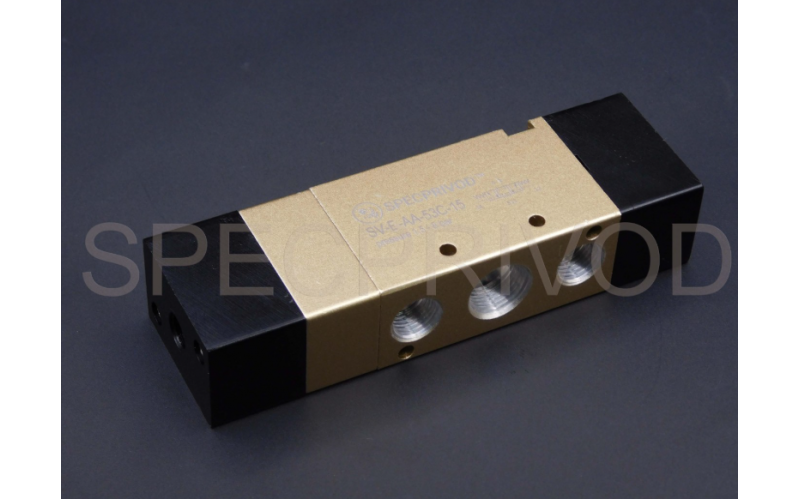

Схема работы 5/3C G1/2" 3700 Нл/мин

• Количество линий/позиций5/3 закрытый центр
• Нормальный расход3700 Нл/мин
• ПрисоединениеG1/2”, Вход=Выход=Выхлоп=G1/2”
• Тип управлениядвухстороннее пневматическое
• Эффективная площадь сечения30 мм² (CV=1.67)
• Диапазон рабочего давления1.5 - 8 Бар
• Диапазон рабочих температур-20 – +70 °С
• Макс. частота срабатывания3 циклов/сек
• Максимальное входное давление12 Бар
• Мин. время переключения0.05 сек
• Рабочая средаВоздух, тонкость фильтрации не менее 40 мкм
• Степень защиты, класс изоляцииIP65, класс F
• Допустимое изменение напр. пит.-15% ~ +10%

Распределители золотникового типа поставляются с односторонним пневмоуправлением. Могут монтироваться индивидуально группами на плите.
