Схема работы 3/2NC G1/2" 3700 Нл/мин
- Количество линий/позиций 3/2NC нормально закрытый
- Нормальный расход 3700 Нл/мин
- Присоединение Вход=Выход=Выхлоп=G1/2”
- Эффективная площадь сечения 50 мм² (CV=2.79)
- Диапазон рабочего давления 1.5 - 8 Бар
- Диапазон рабочих температур -20 – +70 °С
- Макс. частота срабатывания 3 циклов/сек
- Максимальное входное давление 12 Бар
- Мин. время переключения 0.05 сек
- Степень защиты, класс изоляции IP65, класс F
- Допустимое изменение напр. пит. -15% ~ +10%
- Распределители нормально открытые золотникового типа поставляются с электропневматическим управлением. Могут монтироваться индивидуально и группами на плите.
- Нормально закрытый (NC) означает, что без подачи управляющего сигнала, воздух подаваемый в канал Р(1) распределителя не проходит на выход распределителя в канал А(2), без подачи управляющего сигнала, и при этом канал А(2) соединен с каналом R(3), который часто используется для сброса воздуха в атмосферу.

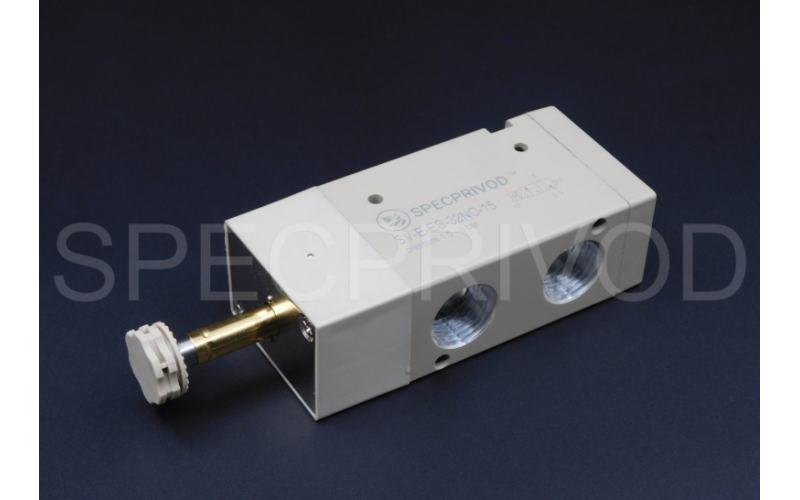

Распределитель SV-E-ES-32NC-15
