Назначение: Используются для монтажа на DIN-рейку 2-х и 4-х контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле сторонних производителей.

Материал: Колодки изготавливаются из материала «Графит + PA66», который отличается высокой прочностью и стойкостью к появлению сколов. Материал не поддерживает горение.

Аксессуары: стандартно маркировочной пластиной комплектуется только колодка PYF-025BE/2. Дополнительно можно приобрести:

• Фиксирующий пластиковый зажим BS-4/36P (для фиксации реле высотой 36 мм);
• Модуль светодиодной индикации LM-EN230АС;
• Модуль светодиодной индикации и защиты LM-CF24VDC.

Дополнительные аксессуары для колодок PYF-025BE и PYF-045BE не предусмотрены.

Технические характеристики колодок KIPPRIBOR серии PYF-025, PYF-045:

Модель	Внешний вид	Схема подключения	Цоколевка
PYF-025BE 2-ярусная монтажная колодка с винтовыми клеммами Номинальный ток: 10 А при 300 VAC
PYF-025BE/2 2-ярусная монтажная колодка с винтовыми клеммами Номинальный ток: 15 А при 300 VAC

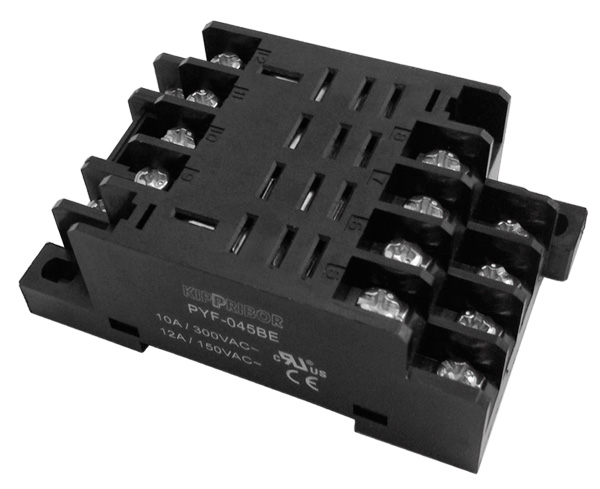

PYF-045BE 2-ярусная монтажная колодка с винтовыми клеммами Номинальный ток: 10 А при 300 VAC

Перечень реле, совместимых с колодками KIPPRIBOR серии PYF-025, PYF-045:

Дополнительные элементы для колодок KIPPRIBOR серий PYF-025BE/2:

Модуль LED-индикации

Параметр	LM-EN230АС (красный светодиод)	LM-CF24VDC (зеленый светодиод + диод)
Схема модуля
Применение	Используется в AC и DC цепях	Используется в DC цепях
Допустимое напряжение	110…230 V AC/DC	6…24 V DC
Функции	Индикация напряжения питания	Индикация напряжения питания Гашение пиков обратного напряжения
Габаритные размеры

Фиксирующий пластиковый зажим

Модель	BS-4/36P
Применение	Применяется для фиксации реле и защиты от выпадения в условиях вибрации
Габаритные размеры
Высота устанавливаемого реле	36мм
Модели совместимых колодок KIPPRIBOR	PYF-025BE/2

Габаритные размеры колодок KIPPRIBOR серии PYF-025, PYF-045:
