  • Колодки монтажные серий PYF-044BE и PYF-144BE (для 4-х контактных промежуточных реле)
  • Предназначены для установки на стандартную DIN-рейку или плоскость 4-х контактных промежуточных реле KIPPRIBOR RP или аналогичных реле других производителей;
  • Изготавливаются из негорючего, прочного и упругого материала (PA66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
  • Дополнительные элементы. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36мм.

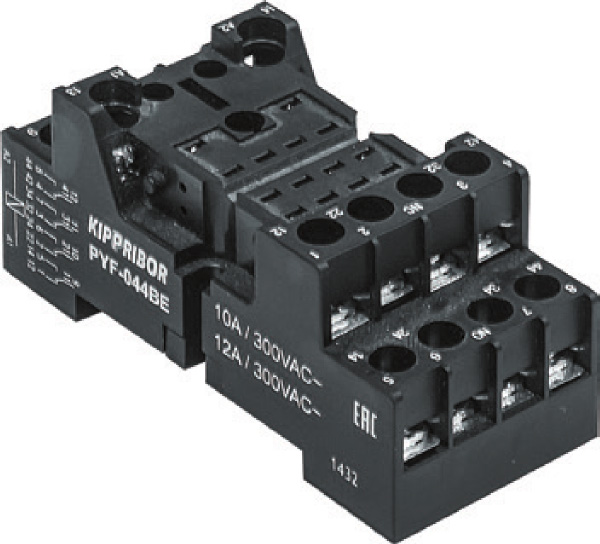

МодельPYF-044BEPYF-044BE/2PYF-044BE/2BL
Схема подключения колодки серии RPPYF-044BEPYF-044BE/2PYF-044/BE2BL
Описание2-ярусная монтажная колодка с винтовыми клеммами2-ярусная монтажная колодка с винтовыми клеммами2-ярусная монтажная колодка с винтовыми клеммами
Габаритные размерыPYF-144BE/3PYF-044BE/2PYF-044BE/2
ЦоколевкаPYF-144/BE3PYF-044/BE3PYF-144/BE3
Номинальный ток и напряжение коммутации10 А при 300 VAC10 А при 300 VAC10 А при 300 VAC
Возможные варианты упаковки

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 18 кг.)

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 24 кг.)

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 24 кг.)

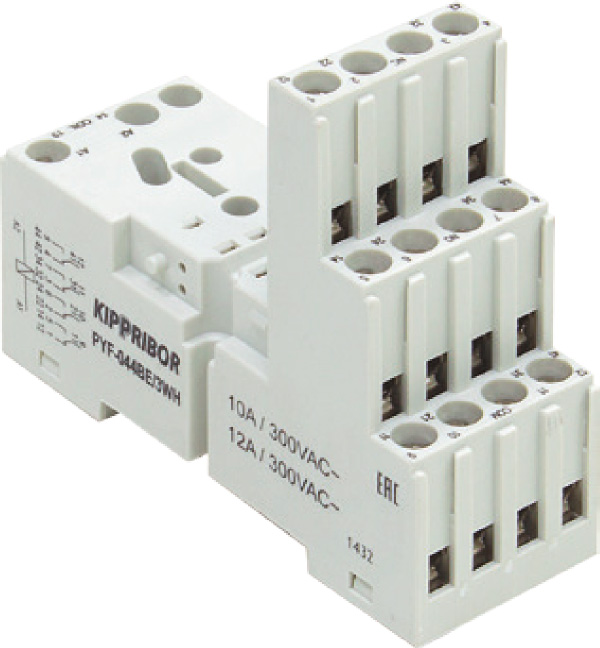

МодельPYF-044BE/2WHPYF-044BE/3PYF-044BE/3WH
Схема подключения колодки серии RPPYF-044BE/2WHPYF-044/BE3PYF-044/BE3WH
Описание2-ярусная монтажная колодка с винтовыми клеммами3-ярусная монтажная колодка с винтовыми клеммами3-ярусная монтажная колодка с винтовыми клеммами
Габаритные размерыPYF-044BE/2PYF-044BE/3PYF-044BE/3
ЦоколевкаPYF-144/BE3PYF-044/BE3PYF-144/BE3
Номинальный ток и напряжение коммутации10 А при 300 VAC10 А при 300 VAC10 А при 300 VAC
Возможные варианты упаковки

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 18 кг.)

Картонная коробка
(10 шт. / 850 гр.)
Транспортная коробка
(280 шт. / 18 кг.)

Картонная коробка
(10 шт. / 850 гр.)
Транспортная коробка
(280 шт. / 24 кг.)



МодельPYF-144BE/3
Схема подключения колодки серии RPPYF-144/BE3
Описание3-ярусная монтажная колодка с самозажимными клеммами
Габаритные размерыPYF-144BE/3
ЦоколевкаPYF-144/BE3
Номинальный ток и напряжение коммутации10 А при 300 VAC
Возможные варианты упаковки

Картонная коробка
(10 шт. / 950 гр.)



Перечень реле, совместимых с колодками KIPPRIBOR PYF-044BE, PYF-044BE/2(BL/WH), PYF-044ВE/3(WH), PYF-114BE/3:

ПроизводительСерия реле
KIPPRIBORRP
Schneider ElectricRXM4
Finder55.34
RelpolR4
OmronMY4
Phoenix ContactREL-IR/…4х21AU (4-контактные реле)
GoodskyRE
Siemens3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх
IdecRU4S/RU2S, RY4S/RY42S
TDM ElectricРЭП-21
ИЭКРЭК78/4
SHRACKPT
ABBCR-M



Монтажные колодки KIPPRIBOR PYF-044, -144 для 4-контактных промежеточных реле / Перечень реле, совместимых с колодками KIPPRIBOR PYF-044BE, PYF-044BE/2(BL/WH), PYF-044ВE/3(WH), PYF-114BE/3 / Аксессуары для монтажных колодок KIPPRIBOR серий PYF-044BE и PYF-144BE (вы тут) /


Аксессуары для монтажных колодок KIPPRIBOR серий PYF-044BE и PYF-144BE:

Зажим пластмассовый удерживающий. BS-4/36P
Применяется для фиксации реле и защиты от выпадения в условиях вибрации
Модуль LED-индикации
Предназначен для индикации работы реле
BS 4/36P
Высота устанавливаемого реле 36 мм
LM-EN 110/230 V AC/DCLM-СF 6/24 V DC
Зажим пластмассовый удерживающий. BS-4/36P

Модели совместимых колодок KIPPRIBOR:

PYF-044
PYF-044
Модуль LED-индикации
LM-EN 110/230 VAC/VDCLM-СF 6/24 VAC/VDC
