Описание

Концевые выключатели KIPPRIBOR серии KLS-Z1 предназначены для контроля положения, перемещения, наличия объектов, формирования управляющих сигналов и коммутации цепей управления постоянного и переменного тока.

Концевые выключатели KIPPRIBOR серии KLS-Z1 в прочном металлическом корпусе со степенью защиты IP66 специально разработаны для тяжелых применений. Используются преимущественно в качестве конечных, путевых выключателей, устройств блокировки и коммутационных элементов на металлообрабатывающем оборудовании.

Технические характеристики концевых выключателей KIPPRIBOR серии KLS-Z1:

Параметр	Значение параметра
Скорость срабатывания	0,5 мм/с…500мм/с
Частота срабатывания	механическая: 120 переключений/мин электрическая: 20 переключений/мин
Тип контакта	1НО+1НЗ для каждого ролика
Номинальный ток	0,7 A/ 220VAC (AC-15(1)) 0,7A / 220 VDC (DC-13(1))
Термический ток(2)	5 A
Сопротивление контактов	<50 мОм
Сопротивление изоляции	100 мОм (500 VDC)
Диэлектрическая прочность	1890 VAC в течение минуты между контактами 2500 VAC в течение минуты между контактом и корпусом 2500 VAC в течение 1 минуты между корпусом и заземлением
Виброустойчивость	Отказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)
Ударопрочность	Разрушение: 500 м/c2 Отказы в работе: 200 м/c2
Рабочая температура	-5…+85°C без обледенения и образования конденсата
Влажность	<90%
Механическая износостойкость	5 млн. циклов
Электрическая износостойкость	100 000 циклов
Степень защиты	IP65

(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.

(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).

Рабочие характеристики:

Макс. усилие срабатывания (OF)	Макс. усилие отпускания (RF) min	Рабочий ход (PT)	Избыточный ход (OT)
16,67 H	4,9 H	4 мм	5 мм

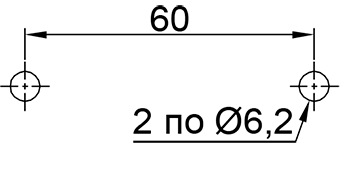

Таблица выбора концевых выключателей KIPPRIBOR серии KLS-D4C:

Наименование	Фото	Чертеж
Тип Z
KLS-Z1.02ZN
KLS-Z1.03ZN
KLS-Z1.04ZN
KLS-Z1.05ZN
KLS-Z1.06ZN
Тип L
KLS-Z1.02LW
KLS-Z1.03LW
KLS-Z1.04LW
KLS-Z1.05LW
KLS-Z1.06LW
